相信大家在不少地方都能看到我，可以說只要有電子電路的地方我都在，我是承載電子元器件并連接電路的傳輸橋梁，以絕緣基板和導體為材料，在通用基材上按預定設計形成點間連接及印制元件的印制板；大家都把我稱為“電子產品之母”。

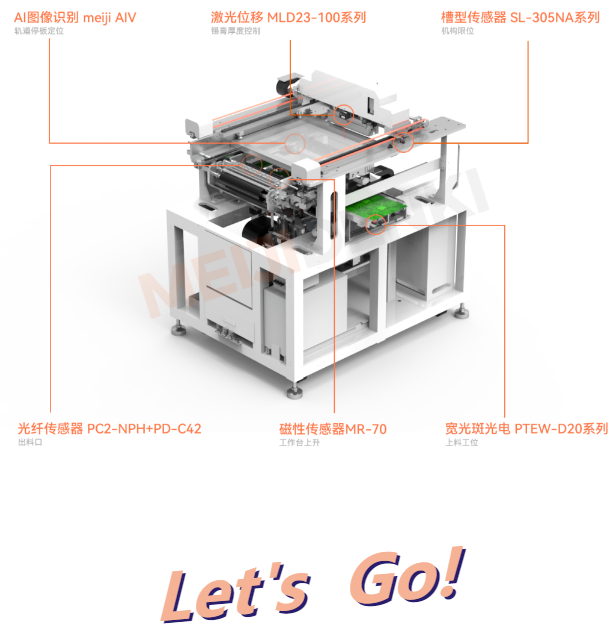

你一定聽說過“60%以上的工藝不良來源于錫膏的印刷環節”，這句話完全可以明顯體現出我接下來所要經歷的這段旅程的重要性。而在旅程中，我總能看到不少為我護航的“傳感器精靈們”，接下來就為大家一一介紹它們。
機構限位
槽型傳感器
SL-305NA系列

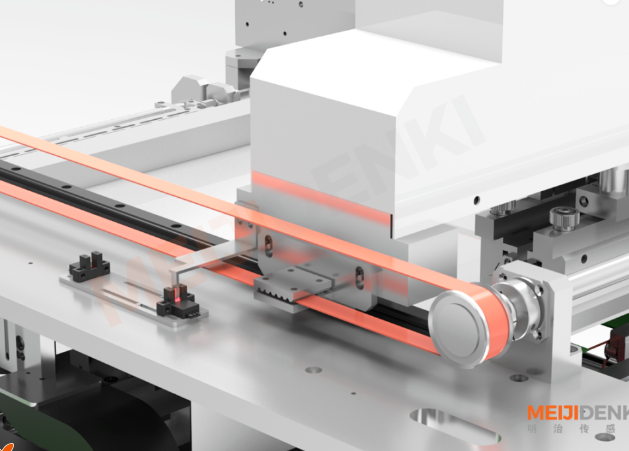

首先是隨處可見的槽型傳感精靈們，它們遍布在印刷機的各個關節中，進行機構的限位。因此它需要非常靈活的反應速度，給大家分享它工作照，這就是小巧又靈敏的SL-305NA系列。
選型亮點
1、接插件設計，無需接線，方便安裝和更換，
2、超高的響應頻率，達到3KHz
3、檢測到物體亮燈和滅燈兩種方式，不同使用習慣均能滿足
上料工位
寬光斑光電傳感器
PTEW-D20系列

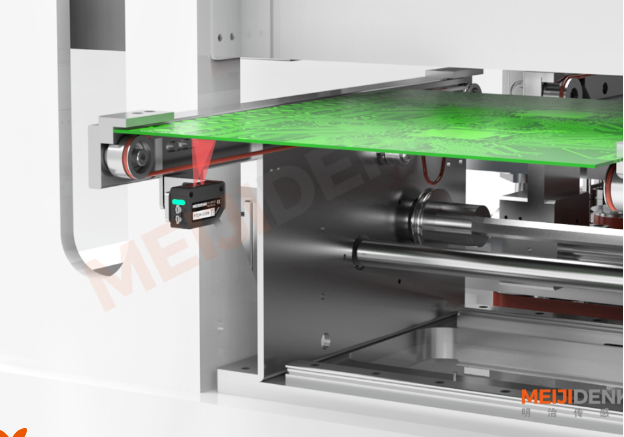

正式踏上旅程的時候我需要搭乘扶梯，這時候我會遇到接待我的精靈，當我到達第一個站點，它馬上就會給后面的團隊發送信號。這就是光電傳感精靈PTEW-D20N，它跟普通的精靈可不一樣。由于我身上有不少孔洞，很容易就會被普通的光電精靈忽略；而它有著非常寬的線條，因此絕對不會漏掉我。
選型亮點
1、方形外觀，25.4mm標準安裝孔間距，安裝簡單
2、采用寬光斑設計，光斑直徑約φ130mm，覆蓋面積大，檢測視野廣
3、物料表面粗糙、有孔洞、形狀不規則等難點，均可穩定檢測
軌道停板定位
視覺系統
meijiAIV

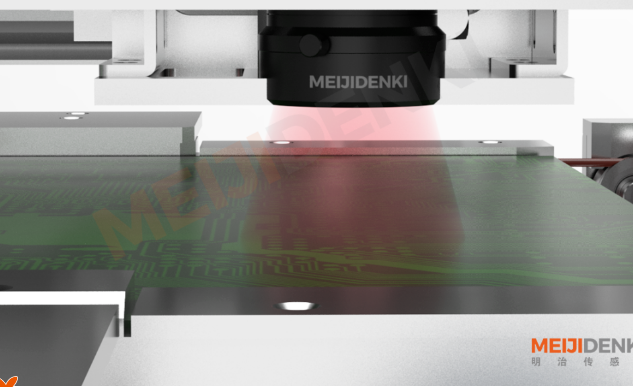

現在到了非常關鍵的環節，為了讓機器更好地放置組件，準確度更高，而且不依賴機器公差或者人工的誤差。我要準備迎接焊錫mark點環節。在這里需要視覺系統對我進行非常精準的定位，以便電機上升后能夠讓錫膏精準刷到我身上的每一個焊點上。
選型亮點
1、接插件設計，無需接線，方便安裝和更換，
2、超高的響應頻率，達到3KHz
3、檢測到物體亮燈和滅燈兩種方式，不同使用習慣均能滿足
工作臺上升
磁性傳感器
MR-70N

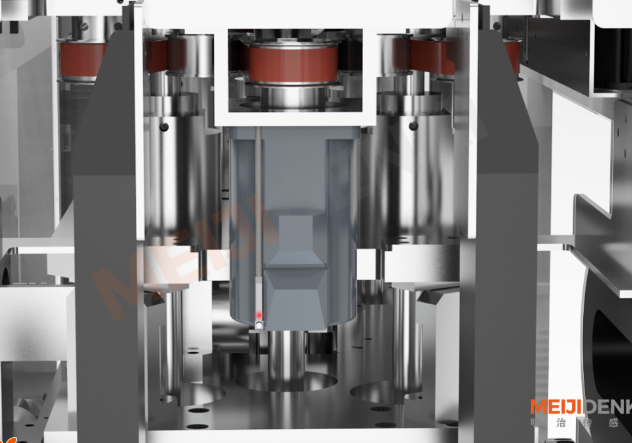

接下來我將搭乘工作臺上升到對應位置好讓錫膏可以完美得落在我身上，這里有個非常靈敏的磁性傳感精靈在等我，它會檢測工作臺是否上升到位，結束印刷后下降到出料口。
選型亮點
1、該系列產品屬于電子式無接點常開型磁性傳感器
2、具有反極性保護和突波吸收保護。
3、更高的耐油腐蝕特性
4、和更加寬泛的環境工作溫度，最高可達70攝氏度
錫膏厚度控制 激光位移傳感器 MLD23-100系列

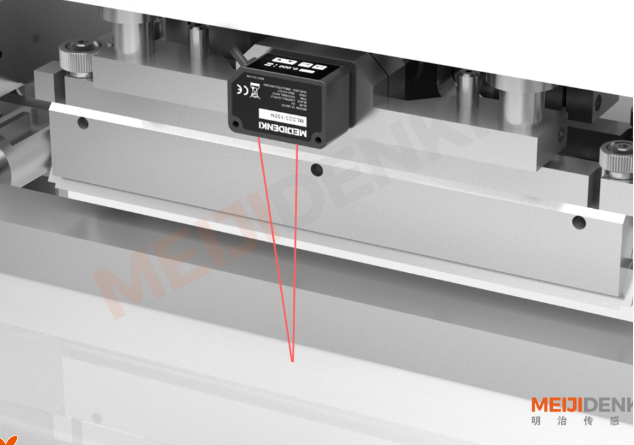

在給我涂上錫膏的時候需要特別注意精準檢測錫膏的厚度以避免過多造成浪費，或者太少導致錫膏不均勻、刷不上等。
選型亮點
選用明治激光位移產品MLD23系列，能較好地檢測到目前錫膏的高度參數，給到上位機或者控制器，以便自動添加錫膏。
該產品兩種方式進行判定：
1、兩點示教方式，便于設置區間來控制錫膏的量
2、具有模擬量輸出方式，實時檢測當前錫膏量的多少，精度在0.07mm

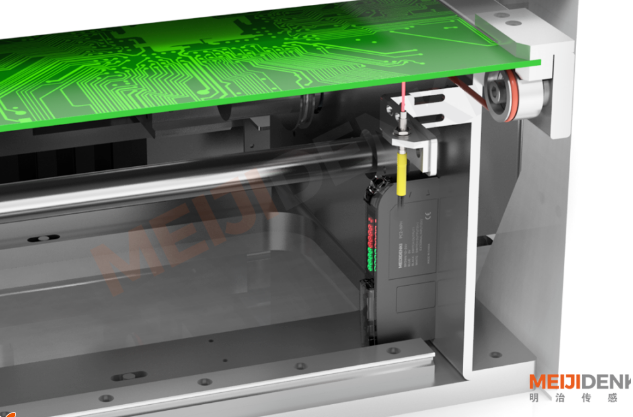

出料口 光纖傳感器 PC2-NPH +PD-C42
選型亮點
1、明治經典款放大器PC2的升級款，清晰的顯示屏及大型LED指示燈；保持顯示和光纖插入指示器等人性化功能
此外，支持IO-Link通信、滿足智能工廠需求的新一代光纖放大器
2、實現最快16us的超高速響應。每秒可以檢測上萬工件，比同類型放大器檢測同一物體數值要高40%
3、NPN和PNP以及推挽輸出三種方式隨意切換
4、光纖頭屬于同軸光纖，性能上比非同軸光纖，穩定檢測
5、多語言（簡體中文/英語/日語/韓語/西班牙語）控制面板，便于調試使用
