2023年7月11日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于東芝（TOSHIBA）TB67S128FTG和TB67H451FNG電機驅動IC的工業型條碼打印機解決方案。

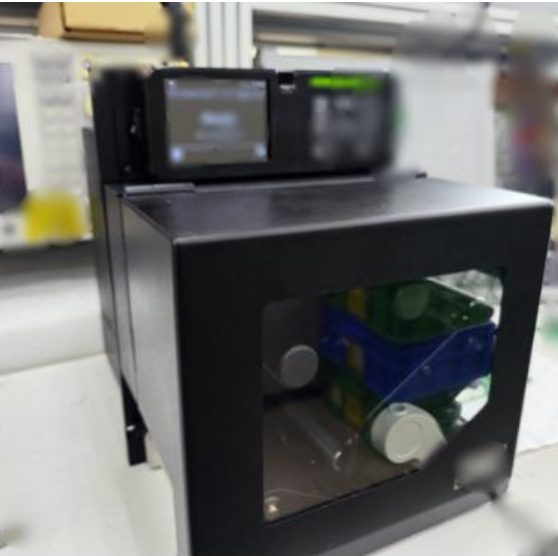

圖示1-大聯大世平基于TOSHIBA產品的工業型條碼打印機解決方案的實體圖
條碼打印機在市場上已行之多年，根據市調機構FMI（Future Market Insights）在2022年10月的報告顯示，預計在2022~2032十年間，全球條碼打印機將以7.4%的復合年增率成長。隨著工業物聯網技術的不斷創新，為商品添加條碼已經成為實現工業智能化生產的重要手段，通過增加商品條碼不僅可實現遠端操作與智能監控，還可利用大數據的可視化分析提高企業管理的彈性。在此背景下，大聯大世平基于TB67S128FTG和TB67H451FNG電機驅動IC推出了工業型條碼打印機解決方案。

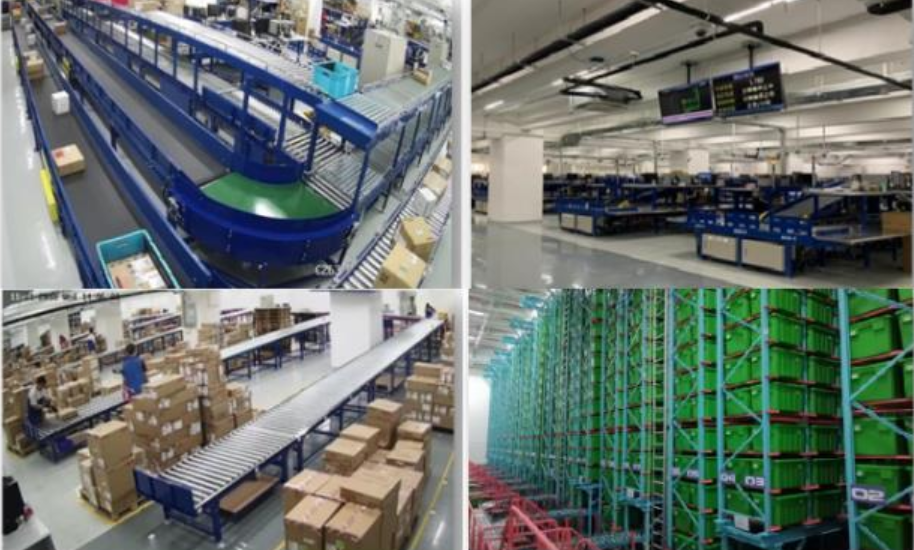

圖示2-大聯大世平基于TOSHIBA產品的工業型條碼打印機解決方案的場景應用圖
本方案采用的TB67S128FTG是一款兩相雙極步進電機驅動IC，絕對最大輸出為50V/5A。TOSHIBA的創新工藝幫助MOSFET驅動實現了低功耗以及0.25Ω的低導通電阻，這可以減少大電流驅動時熱量的產生。TB67S128FTG支持128級微步進，在降低功耗的同時，支持大電流驅動和高精度控制，能有針對性地對電機運行難題實現各個擊破，從而系統地提升整體性能。此外，該產品也提供了先進的電流檢測系統、主動增益控制和多種錯誤檢測功能。
TB67H451FNG是一款寬電壓大電流有刷電機驅動IC，具有4.5V-44V寬電壓的工作電壓范圍，最大額定規格50V/3.5A，其采用東芝獨有的BiCD工藝制造，具有出色的低功耗和低輸出導通電阻特性。

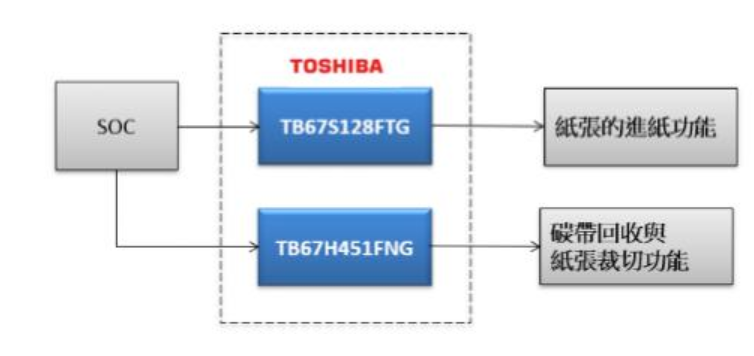

圖示3-大聯大世平基于TOSHIBA產品的工業型條碼打印機解決方案的方塊圖
在本方案中，TB67S128FTG負責紙張的進紙控制，TB67H451FNG用于碳帶回收與紙張裁切控制，通過這兩個電機驅動IC，可實現高效、易用的工業型條碼打印機開發。
核心技術優勢：
· 東芝電機驅IC整合MOSFET，低導通電阻抑制電機運行期間產生的熱量；
· 專門針對工業設備驅動的解決方案；
· 提供參考設計文件與線路圖；
· 原廠+世平東芝專業團隊的技術服務與支持；
· 已成功導入中國條碼打印機設備大廠。
方案規格：
1.TB67S128FTG芯片特征：
· QFN64 pin包裝（9mm×9mm），可提供50V/5A的電流；
· 輸出導通電阻（上限和下限總和）：Rds(on)(H+L)=0.25Ω（典型值）；
· 更精準的PWM 驅動，分辨率最高可支持到128微步驅動；
· 搭載AGC（主動增益控制），ACDS（先進的電流檢測系統）與ADMD（高級動態混合衰減）；
· 多種錯誤檢測功能：TSD（過熱保護），ISD（過電流檢測），POR（上電復位），OPD（motor load open）；
· 電機電源：（VM）6.5 ~ 44V。
2.TB67H451FNG芯片特征：
· 待機模式電流消耗：最大1μA；
· 輸出導通電阻（上限和下限總和）：Rds(on)(H+L)=0.6Ω（典型值）；
· 電機電源：（VM）4.5 ~ 44V；
· 恒定電流：可通過VREF電壓和感應電阻調節；
· 內置錯誤檢測：ISD（過電流檢測）、TSD（過熱保護）、UVLO（欠壓鎖定）；
· 與A4950和DRV8870采用相同的封裝HTSSOP8（4.9mm×6.0mm），而且腳位還是pin to pin。
