中國上海，2023年5月16日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出過溫檢測IC ThermoflaggerTM系列的首兩款產品：“TCTH021BE” 當檢測到異常狀態時，FLAG信號不帶鎖存功能,“TCTH022BE”FLAG信號檢測帶鎖存功能。它們利用正溫度系數（PTC）熱敏電阻在簡單的電路配置中檢測電子設備內部的溫升。該產品于今日開始支持批量出貨。
為了使電子設備按規定運行，其半導體和電子元件必須在設計參數范圍內工作。溫度是一個關鍵參數，特別是當內部溫度高于設計時的假設溫度時。這可能是在安全性和可靠性方面的一個主要問題，因此需要過溫監測解決方案來檢測任何的溫升。
新款ThermoflaggerTM IC與PTC熱敏電阻結合使用，可根據溫度改變電阻值進行監測。它們可檢測放置在熱源附近的PTC熱敏電阻的電阻值變化，并輸出FLAG信號以顯示過溫。串聯PTC熱敏電阻可實現多個位置的過溫檢測。
新款IC采用小型標準SOT-553封裝（東芝的封裝名稱：ESV），電流消耗低至11.3μA（典型值）。
采用新款IC的參考設計“過溫檢測IC Thermoflagger?的應用電路”現已發布。
ThermoflaggerTM IC允許用戶為整個電子產品輕松配置過溫檢測系統，并助力實現尺寸和功耗的雙重改善。東芝將繼續開發具有各種功能的ThermoflaggerTM IC。

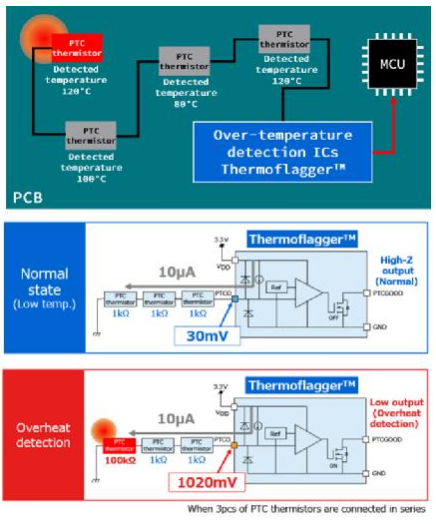

圖1：ThermoflaggerTM過溫保護解決方案

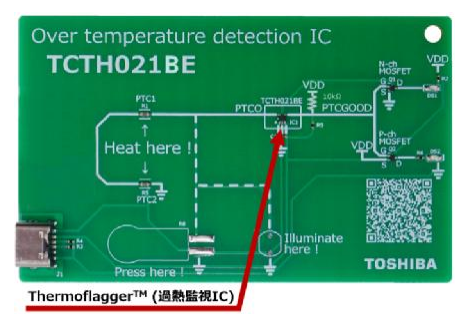

圖2：ThermoflaggerTM TCTH021BE的電路板樣品
?應用
- 移動設備（筆記本電腦等）
- 家用電器
- 工業設備等
?特性
- 配置簡單，可與PTC熱敏電阻結合使用
- 通過串聯PTC熱敏電阻可同時在多個點進行過溫監測
- 低功耗：IDD10U＝11.3μA（典型值）
- 小型標準封裝：SOT-553（ESV）
- 可選PTCO輸出電流：IPTCO＝10μA（典型值）
- 高PTCO輸出電流精度：±8%（VDD＝3.3V，25℃）
- FLAG信號輸出（PTCGOOD）
?主要規格
（除非另有說明，Tj＝25℃）
器件型號 | ||||
封裝 | 名稱 | SOT-553（ESV） | ||
尺寸典型值（mm） | 1.6×1.6，厚度＝0.55 | |||
工作范圍 | 供電電壓VDD（V） | 1.7~5.5 | ||
工作溫度Topr（°C） | -40至125 | |||
電氣特性 | PTCO輸出電流IPTCO（μA） | 典型值 | 10 | |
檢測電壓VDET（V） | 典型值 | 0.50 | ||
電流消耗IDD10U（μA） | 典型值 | 11.3 | ||
UVLO電壓VUVLO（V） | 典型值 | 1.5 | ||
FLAG信號輸出PTCGOOD | 漏極開路類型 | |||
檢測到異常狀態時，是否具有FLAG信號鎖存功能 | 否 | 是 | ||
庫存查詢與購買 | ||||
如需了解有關新產品的更多信息，請訪問以下網址：
TCTH021BE
https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-ics/detail.TCTH021BE.html
TCTH022BE
https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-ics/detail.TCTH022BE.html
如需了解有關東芝ThermoflaggerTM的更多信息，請訪問以下網址：
ThermoflaggerTM
如需了解有關使用東芝ThermoflaggerTM解決方案的建議的更多信息，請訪問以下網址：
固態硬盤
https://toshiba-semicon-storage.com/cn/semiconductor/application/solid-state-drive.html
服務器
https://toshiba-semicon-storage.com/cn/semiconductor/application/server.html
平板電腦設備
https://toshiba-semicon-storage.com/cn/semiconductor/application/tablet-device.html
如需了解有關新產品在線分銷商網站的供貨情況，請訪問：
TCTH021BE
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCTH021BE.html
TCTH022BE
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCTH022BE.html
*ThermoflaggerTM是東芝電子元件及儲存裝置株式會社的商標。
*其他公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。
