ASMPT的新型錫膏印刷機提供更多的靈活性

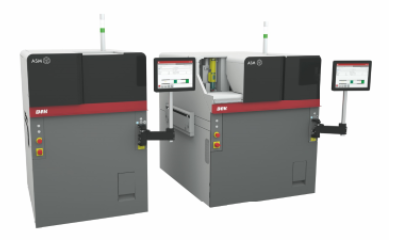

ASMPT的DEK TQ印刷平臺帶來了更大的靈活性：新型DEK TQ L（右）可印刷尺寸達600×510 m的電路板。
圖片來源: ASMPT
ASMPT的DEK TQ系列憑借其精度、處理速度和占地面積產出比，成為當今市場上領先的印刷平臺。為了更靈活地處理大型電路板，SMT領導者ASMPT現在推出了一種新的型號：DEK TQ L，適用于尺寸達600×510 mm的電路板。新型錫膏印刷機還創造了更多新的性能記錄，并為集成化智慧工廠中ASMPT的開放式自動化概念提供了許多功能。
憑借±12.5 micron @ 2 Cmk的對位精度和±17.0 micron @ 2 Cpk的濕印精度，DEK TQ平臺成為市場上最精確的錫膏印刷機之一。新的DEK TQ L也是根據ASMPT的理念“在最小占地面積空間中提供最大性能和靈活性”而設計。作為一個特別的亮點，用戶可以將兩臺機器背靠背放置，在不增加生產線長度的情況下，使生產線的產能翻倍。

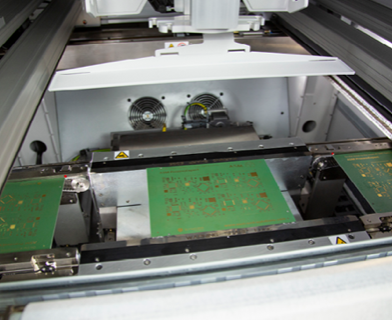

三段式傳輸系統：印刷一塊電路板時，先前印刷的電路板被移出機器，同時下一塊電路板移入。
圖片來源: ASMPT
DEK TQ L的新功能
DEK TQ L為電子制造商提供更高的自由度，可以印刷高達600 x 510 mm的大型電路板——電路板的尺寸比DEK TQ多90%?？捎∷^域為560×510 mm，比原來擴大了78%。DEK TQ L配有三段式傳輸軌道，可以傳輸長達345 mm的電路板（DEK TQ可傳送250 mm長的電路板)。
盡管電路板的尺寸有所增加，但在三段式的運作模式下，核心周期時間最大值僅為6.5秒（DEK TQ為 5秒）。該設備通過高精度線性驅動、新的皮帶脫離印刷制程、創新的夾緊系統、先進的印刷頭以及帶有光纖電纜的獨特的ASMPT NuMotion控制器等功能實現了這些價值。此外，高效高速的鋼網底部清潔系統（USC）自帶線性驅動，比傳統系統的清潔速度快50%。由于PCB表面大了90%以上，USC可以配備三種不同且易于更換的鋼網紙尺寸。
新印刷機長1.3 m，寬1.5 m，占地面積為1.95 m2，僅比DEK TQ略大。因此確保了出色的占地面積性能。
零停線理念
根據清潔要求，DEK TQ平臺的印刷機可在沒有用戶協助的情況下運行8小時以上。這得益于其優化的鋼網底部清潔系統及其 22 m長的鋼網紙和 7 升溶劑罐。這些機器還可以容納 11 m長的鋼網紙以及可輕松互換的不同寬度的真空插件。為了最大限度地減少印刷過程中的人工協助，DEK TQ 印刷機可選擇配備高效的錫膏管理系統，該系統帶有自動加錫裝置和集成錫膏高度控制以及可單獨配置的警告和停止閾值。另一個便利是可選的雙開蓋 (DAC)，無需停止印刷機即可更換錫膏罐。
逐步實現自動化
DEK TQ平臺遵循ASMPT的開放式自動化概念，用于逐步實現SMT生產的自動化，讓用戶自行決定他們希望的自動化的速度和范圍。機器的各種擴展選項基于相同的原理。
例如，系統可以自行確定頂針的位置，以防止電路板在印刷過程中彎曲。它自動放置直徑為 4 mm或 12 mm的頂針，并驗證它們的位置及其高度（作為業內唯一可實現此功能的設備）。在 DEK TQ L 上，由于電路板尺寸較大，可選智能頂針擺放的料框可容納多達 60 個頂針，是 DEK TQ 的兩倍。DEK多功能組合夾板系統也提供了更多的靈活性。憑借其軟件驅動的線性驅動器，ASMPT 的通用且靈活的夾持系統可自動適應每塊板的厚度和形狀。因此，DEK TQ 甚至可以在非常接近邊緣的區域進行可靠而優質的印刷。
如果DEK TQ印刷機與Process Lens SPI系統和AI驅動的WORKS Process Expert軟件結合使用，則可以自動控制和優化整個印刷過程。
更少的生產停線：可選的雙開蓋支持不停機更換錫膏盒。
圖片來源: ASMPT
通過開放接口輕松集成
為了盡可能縱橫整合到用戶的生產線、物料或生產管理系統中，可以使用各種開放而靈活的接口和協議。包括用于生產線內電路板相關通信的IPC-HERMES-9852以及用于傳輸制程數據的IPC-CFX。還提供 ASMPT工作流程解決方案，例如使用 WORKS Printer Programming 作為 WORKS 車間管理套件的一部分進行離線編程，該套件還提供工廠范圍內的資產和維護管理以及無縫的機器到人的通訊。還支持與第三方系統和 IT 系統（例如 MES 或 WMS 解決方案）的通訊，以及廣泛的遠程支持解決方案等。

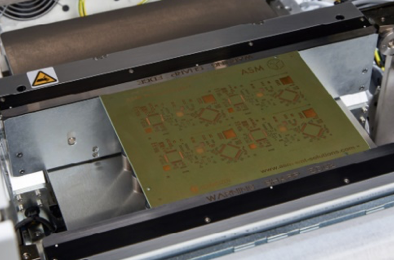

多功能組合夾板系統（APC）：迄今為止最靈活的DEK夾板系統具有針對特定工作的編程能力，節省時間和精力的同時提供更多功能。
圖片來源: ASMPT
占地面積產出比更大，靈活性更高
ASMPT的高級工藝解決方案經理Jens Katschke解釋道： “通過DEK TQ L，我們為用戶提供了更多的靈活性，以他們習慣的精度、性能和質量開拓了新的業務領域并擴大了生產范圍，而同時該機器具有極佳的占地面積性能，新一代DEK TQ印刷機具有各種定制自動化模塊，是SMT制造商的理想選擇，他們喜歡使用開放、非專有的解決方案來構建他們的集成化智慧工廠?！?/p>
